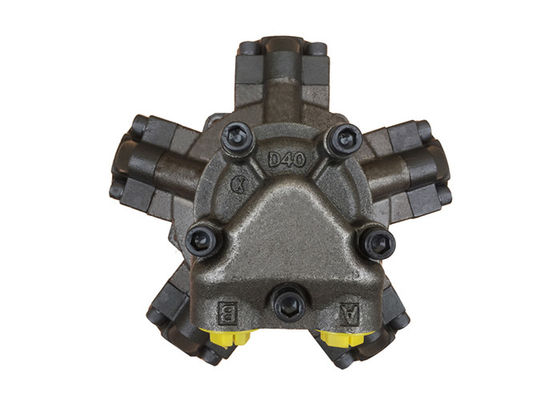

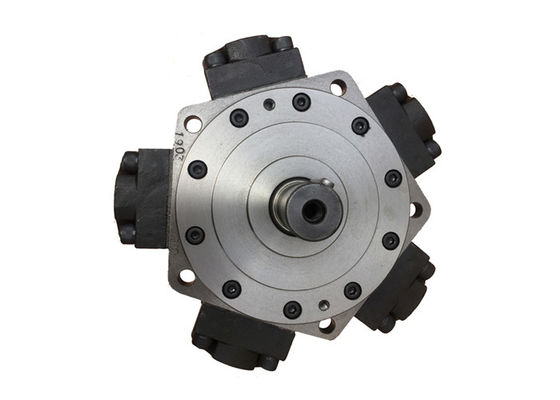

856 N.M Mô-men xoắn khởi động lớn Sol 500RPM Động cơ truyền động thủy lực cho luyện kim

Tên bộ phận: Mô-men xoắn khởi động lớn Động cơ thủy lực Sol tùy chỉnh


Đặc biệt là ứng dụng trong khai thác mỏ và máy móc nhựa

Có thể ứng dụng trong truyền động thủy lực của khai thác mỏ, xây dựng, máy móc kỹ thuật, thiết bị nâng và vận chuyển, luyện kim, mỏ dầu và than, máy móc hàng hải, máy móc nhựa, khoan địa chất và các máy móc khác.

Loại trục khuỷu và thanh kết nối dòng NIM với động cơ thủy lực mô-men xoắn cao tốc độ thấp được sản xuất theo công nghệ và tiêu chuẩn của Ý.

Những đặc điểm chính:

1. Cấu trúc năm piston với trục lệch tâm và tần số kích thích thấp, có tiếng ồn thấp;

2. Mômen khởi động lớn, ổn định tốt ở tốc độ thấp;

3. Nhà phân phối dầu bù máy bay được cấp bằng sáng chế với độ tin cậy tốt và không bị rò rỉ;Một vòng đệm áp dụng giữa piston và ống bọc pít tông, mang lại hiệu quả thể tích cao;

4. Giá đỡ con lăn được cung cấp giữa trục khuỷu và thanh kết nối.Do đó có hiệu suất cơ học cao.

Nguyên tắc cấu trúc:
Nhờ tác dụng của áp suất thủy lực, tạo ra lực đẩy lên thân pít tông, lực này tác dụng vào tâm trục khuỷu thông qua thanh nối.Làm cho trục đầu ra quay, đồng thời, đĩa phân phối dầu cũng quay theo.Khi vị trí của thân pit tông đến tâm chết dưới cùng, xi lanh pit tông được nối với cảng dầu và pit tông được trục khuỷu đẩy lên.Tại thời điểm này, dầu thủy lực đã trở lại bồn chứa.Thân pít tông được kết nối với dầu cao áp và thấp áp liên tiếp, và mômen truyền động tạo ra bởi mỗi thân pít tông đến tâm trục đầu ra được cộng theo cùng một hướng, làm cho động cơ được truyền ra khỏi trục để có được sự cân bằng và liên tục. mômen quay.Khi bạn thay đổi hướng của dòng dầu, bạn có thể thay đổi hướng quay của động cơ.

Các thông số kỹ thuật:


Bản vẽ chi tiết và đường cong hiệu suất:


Các bản vẽ khác
